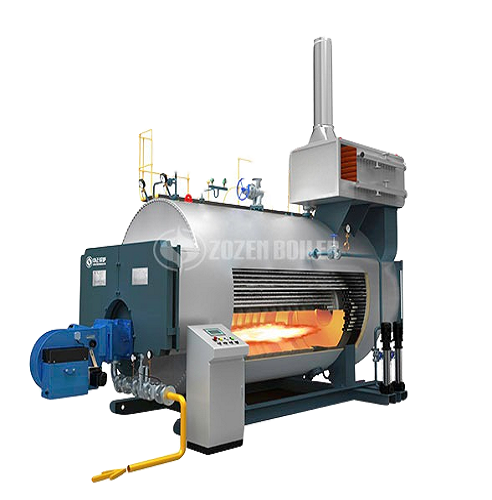

WNS系列燃油/燃氣蒸汽鍋爐
產品分類： 燃油燃氣鍋爐
鍋爐容量：1 - 20 t/h
鍋爐燃料：天然氣、焦爐煤氣、沼氣、甲醇
應用行業：供暖、化工、食品、煙草、紡織、印染、飼料、醫藥、建材、釀酒、橡膠、醫院
鍋爐壓力：0.7 - 2 Mpa
型號參數
| 鍋爐型號 | 額定蒸發量（t/h） | 額定工作壓力（Mpa） | 額定蒸汽溫度（℃） | 最大運輸重量（t） | 最大運輸尺寸（m）(L×W×H) |
| WNS1-0.7-Y(Q) | 1 | 0.7 | 170 | 4 | 3.3×1.8×2.1 |
| WNS1-1.0-Y(Q) | 1 | 1.0 | 184 | 4 | 3.3×1.8×2.1 |
| WNS1.5-1.0-Y(Q) | 1.5 | 1.0 | 184 | 4.5 | 3.0×1.8×2.0 |
| WNS1.5-1.25-Y(Q) | 1.5 | 1.25 | 194 | 4.5 | 3.0×1.8×2.0 |
| WNS2-1.0-Y(Q) | 2 | 1.0 | 184 | 8.5 | 4.4×2.1×2.5 |
| WNS2-1.25-Y(Q) | 2 | 1.25 | 194 | 8.5 | 4.4×2.1×2.5 |
| WNS3-1.0-Y(Q) | 3 | 1.0 | 184 | 8.9 | 4.6×2.3×2.6 |
| WNS3-1.25-Y(Q) | 3 | 1.25 | 194 | 8.9 | 4.6×2.3×2.6 |
| WNS4-1.25-Y(Q) | 4 | 1.25 | 194 | 13.3 | 4.7×2.5×2.9 |
| WNS4-1.6-Y(Q) | 4 | 1.6 | 204 | 13.3 | 4.7×2.5×2.9 |
| WNS5-1.25-Y(Q) | 5 | 1.25 | 194 | 14.3 | 5.3×2.7×3.3 |
| WNS5-1.6-Y(Q) | 5 | 1.6 | 204 | 14.3 | 5.3×2.7×3.3 |
| WNS6-1.25-Y(Q) | 6 | 1.25 | 194 | 19.5 | 5.9×2.6×3.0 |
| WNS6-1.6-Y(Q) | 6 | 1.6 | 204 | 19.5 | 5.9×2.6×3.0 |
| WNS8-1.25-Y(Q) | 8 | 1.25 | 194 | 22.6 | 5.9×2.8×3.1 |
| WNS8-1.6-Y(Q) | 8 | 1.6 | 204 | 22.6 | 5.9×2.8×3.1 |
| WNS10-1.25-Y(Q) | 10 | 1.25 | 194 | 25.8 | 7.7×2.8×3.1 |
| WNS10-1.6-Y(Q) | 10 | 1.6 | 204 | 25.8 | 7.7×2.8×3.1 |
| WNS15-1.25-Y(Q) | 15 | 1.25 | 194 | 34.7 | 7.0×3.1×3.6 |
| WNS15-1.6-Y(Q) | 15 | 1.6 | 204 | 34.7 | 7.0×3.1×3.6 |
| WNS20-1.25-Y(Q) | 20 | 1.25 | 194 | 46 | 8.3×3.4×4.0 |
| WNS20-1.6-Y(Q) | 20 | 1.6 | 204 | 46 | 8.3×3.4×4.0 |
技術優勢
WNS系列燃油/燃氣鍋爐本體加工裝備先進、工藝精湛，保障鍋爐品質
- 鋼板下料、圈圓、管板鉆孔等關鍵加工工藝全采用先進的數控加工工藝，減少組裝應力，延長鍋爐使用壽命。
- 前后煙箱面板采用數控等離子切割機切割，整齊美觀。
- 煙管與管板的焊接采用先預脹，消除管與管板的間隙，再采用氬弧自動焊的焊接工藝，有效的消除應力。
- 鍋爐縱、環縫焊接均采用先進的埋弧自動焊工藝，保證焊接質量。
WNS系列燃油/燃氣鍋爐具備出色的性能優勢，燃料更節省
- 采用優質的硅酸鋁纖維，再用耐火泥保溫，爐體溫度控制在45℃以下，有效的控制熱損失。
- 鍋爐煙道尾部加設冷凝器與節能器，利用鍋爐尾部排除煙氣中的余熱，提高鍋爐進水溫度，排煙溫度降至60度，熱效率提高到98%以上。
- 充足的蒸汽儲藏空間和受熱面，令此款燃油/燃氣鍋爐能高效率地產生較高的熱功率和高品質的蒸汽。
中正鍋爐嚴格的質量監督檢驗，安全無憂
- 所有縱、環縫焊均進行100%的射線探傷，杜絕不合格焊縫
- 設立七個工序停止點，由不同的七位責任師分別把關，任意一個不合格，都無法進行到下道工序。
中正鍋爐人性化設計，操作維護更加簡便
- WNS系列燃油/燃氣鍋爐具備全自動運行特點，燃燒，水位，溫度及蒸汽壓力均自動調節、自動保護，可實現無人值守。
- WNS系列燃油/燃氣鍋爐的煙箱門采用鉸鏈結構，窗戶式開啟，便于檢修、清查、清理。
WNS系列燃油/燃氣蒸汽鍋爐工作原理
- 中正WNS系列臥式內燃全濕背燃油、燃氣鍋爐，煙氣流程分為二回程和三回程二種形式。燃料經燃燒器燃燒后形成的火炬充滿在全波形爐膽內，并通過爐膽壁傳遞輻射熱，此為第一回程。燃燒產生的高溫煙氣在回燃室內匯聚，轉向進入第二回程，即螺紋煙管管束區，經對流換熱后，煙氣溫度逐漸降低后至前煙箱，二回程鍋爐煙氣從前煙箱出鍋爐本體進入設置在爐頂的節能器和冷凝器，三回程鍋爐煙氣從前煙箱轉向進入第三回程，即光管管束區，隨后經后煙箱進入節能器和冷凝器，最后流入煙囪，排入大氣。
